OSPF 23.04.04

OSPF 란
Open Shortest Path First
1. 가장 널리 사용되는 Link-State 라우팅 프로토콜이다.
2. 다익스크라 Dizkstra가 발명해서.., SPF(Shortest Path First) 알고리즘
3. IP Protocol 번호 89번 사용
4. Multicast 방식으로 정보를 교환한다.
 → 224.0.0.5(All-OSPF-Router)
 → 224.0.0.6(DR, BDR 수신)
5. Metric으로 cost를 사용한다.
 cost = 10^8/Bandwidth
 → total cost 는 각 구간의 cost 를 모두 합한 것이다.
6. Area별 강력한 축약 기능을 제공한다.
7.  모든 Area는 Backborn Area 0번에 접해야한다.



---

아까 eigrp 실습한거에 그냥 no router eigrp 4 해주고,,,,

R1(config)#router ospf ?
  <1-65535>  Process ID   //eigrp 의 AS 넘버와 똑같다.

R1(config)#router ospf 4
R1(config-router)#router-id 4.4.1.1
R1(config-router)#network 4.4.1.1 0.0.0.0 area 0
R1(config-router)#network 4.4.12.1 0.0.0.0 area 0

모든 area의 기본 area는 백본 area이다.
for example) A0 | A1 | A2 의 area들이 있다면 A0과 A2는 통신이 안된다. 모든 AREA는 백본 Area와 접해야한다.

R2(config)#router ospf 4
R2(config-router)#router-id 4.4.2.2
R2(config-router)#network 4.4.2.2 0.0.0.0 area 0
R2(config-router)#network 4.4.12.2 0.0.0.0 area 0
R2(config-router)#network 4.4.23.2 0.0.0.0 area 0


R3(config)#router ospf 4
R3(config-router)#router-id 4.4.3.3
R3(config-router)#network 4.4.3.3 0.0.0.0 area 0
R3(config-router)#network 4.4.23.3 0.0.0.0 area 0
R3(config-router)#network 4.4.34.3 0.0.0.0 area 0

R4(config)#router ospf 4
R4(config-router)#router-id 4.4.4.4
R4(config-router)#network 4.4.4.4 0.0.0.0 area 0
R4(config-router)#network 4.4.34.4 0.0.0.0 area 0


R1#show ip ospf neigh  해보면 아무것도 안나온다.......

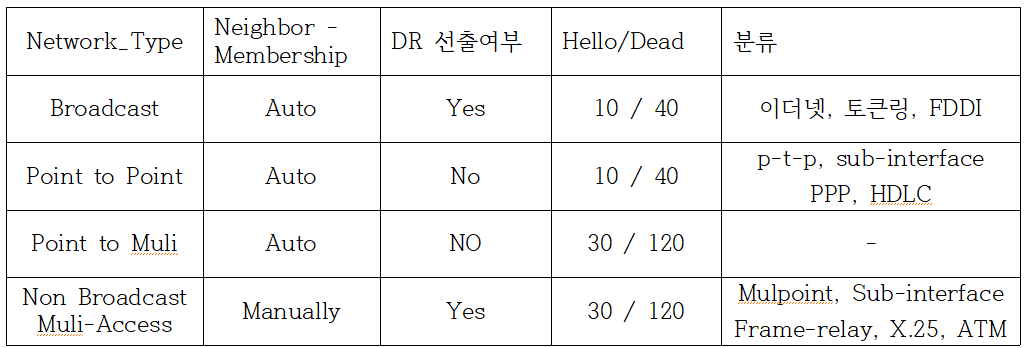

외워야한다.

 Point to Multi와 Non Broadcast Multi-Access는 다른것이다.

맵에서보면 s1/0.12m은 물리적인 인터페이스이다.

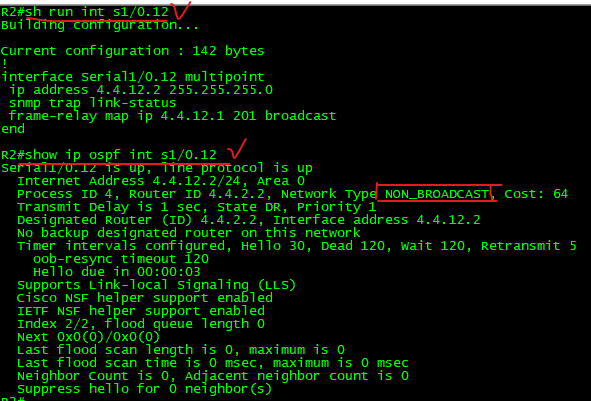

show int s1/0.12


NBMA(Non Broadcast Multi-Access) 이다. = 수동으로 맺어줘야한다는 뜻

R1]에게
router ospf 4
neighbor 4.4.12.2
이걸 해주던가

R2]에게
router ospf 4
neighbor 4.4.12.1

둘중하나만 해주면됨

show ip ospf neigh 하면 이웃맺어져있음


R3도 NON broadcast인데 표에보면 neighbor-membership을 auto로 설정된 애들을 보자. 그 중하나인 point 얘로 바꾸면 자동으로 neigh가 맺어질것이다.
바꿔보자.

R2(config)#int s1/0.23
R2(config-subif)#ip ospf network point-to-multipoint

R3에가서도
R3(config-router)#int s1/0.23
R3(config-subif)#ip ospf network point-to-multipoint


R3(config-subif)#do show ip ospf neigh
Neighbor ID     Pri   State           Dead Time   Address         Interface
4.4.4.4           0   FULL/  -        00:00:39    4.4.34.4        Serial1/0.34
4.4.2.2           0   FULL/  -        00:01:51    4.4.23.2        Serial1/0.23

//neighbor가 맺어져있다.


과제 ]
R1과 R2사이의 OSPF neighbor membership을 p-to-p로 바꾸세요.

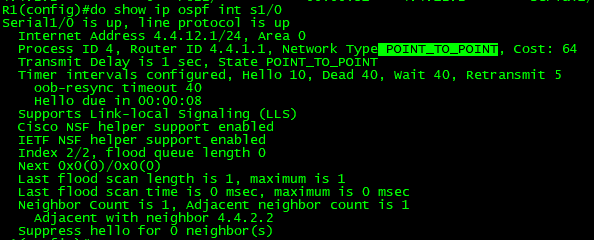

R1(config)#do show ip ospf int s1/0 해보면 non broadcast라고 뜬다.


R1(config-subif)#int s1/0
R1(config-if)#ip ospf network point-to-point

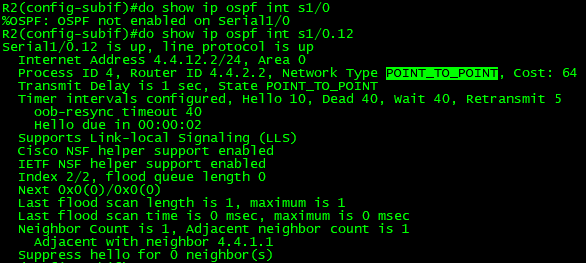

R2(config-subif)#int s1/0.12
R2(config-subif)#ip ospf network point-to-point

FULL이라는것은 라우팅 정보교환이 끝났다는 말이다.
옆에 - 는 BR 선출을 아직 안했다는 뜻
BR이란,
예를들어 R1~4가 풀메시로 연결되어있다고 하면 Rip같은 경우에는 라우팅정보를 상대방이 싫든말든 30초마다 무조건 준다.
OSPF는 rip처럼 동작을 안하겠다. OSPF 는 Designated Router (지정라우터 = 대장 라우터)를 하나 뽑는다. 루프백에 주소DR 더 높은 게 DR이 된다.(4.4.4.4>4.4.1.1) 우선순위도 있는데 높은게 DR이 된다.(만약 안주면 루프백 주소중 숫자 높은게 DR이된다.) 그리고 먼저켠게 DR, 나중에 켠게 BDR(Backup DR)은 부대장이된다.

우선순위는 어떻게 정하나?
R1(config-if)#int s1/0
R1(config-if)#ip ospf priority 0~255사이의 숫자.

R1이 DR이 됐으면 R2, R3, R4는 자신이 정보를 전부 다 R1(DR)에게 준다.
DR이 아닌 라우터는 DR-Other 이라고 하는데 DR은 DR-Other에게 각각 다 나눠준다.
그럼 rip과 비교해보면 1/5수준으로 트래픽이 줄어버린다.!!

이때 DR이 DR-Other에게 보내는 channel이 224.0.0.5로 준다. => 224.0.0.5는 DR이 쓰는 channel

따라서 source ip는 224.0.0.0.5 , destination ip는 224.0.0.6 이다.

BDR은 DR에 장애가 생겼을때 DR을 대체할 놈.

다시 표를 보면
DR은 p-to-p와 p-to-m에선 안뽑는다.

그래서! R1과 R2에 - 가 그어져있는것.


그럼 다시 R1과 R2를 broadcast로 바꿔보자.
R1(config-if)#int s1/0
R1(config-if)#ip ospf network broadcast

R2(config-subif)#int s1/0.12
R2(config-subif)#ip ospf net broadcast

R1의 루프백이 DR이 되었다.

만약 제대로 이웃이 안맺어지면
clear ip ospf process를 해보자.


---
